DevExtreme Charts控件附带了对轴定位逻辑的增强，开发人员可以在图表上的任何位置（不仅仅是它的边缘）定位轴并指定交点坐标。例如，此功能允许开发人员在滚动和缩放操作期间在固定位置创建象限图或显示轴。

DevExtreme Complete Subscription官方最新版免费下载试用，历史版本下载，在线文档和帮助文件下载-慧都网

自定义交点

通常，使用‘position’ 属性来指定必须渲染轴的边缘（默认情况下是左边缘和下边缘）。在这种情况下，轴在可见范围角处相交，可见范围取决于数据点和滚动/缩放坐标。

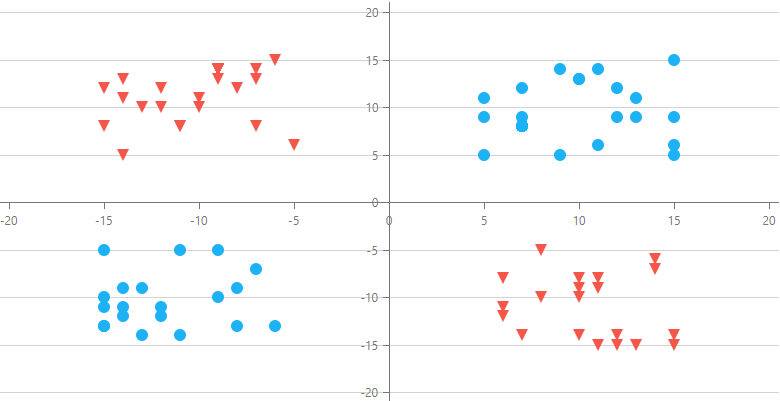

在某些情况下，您可能希望将轴固定到其正交轴上的特定值。要实现此要求，您可以使用“argumentAxis”和“valueAxis”配置对象的新customPosition属性。在下面的示例中，轴固定在彼此的 0 点。

argumentAxis: {
customPosition: 0 // value at valueAxis
},
valueAxis: {
customPosition: 0 // value at argumentAxis
}

轴偏移

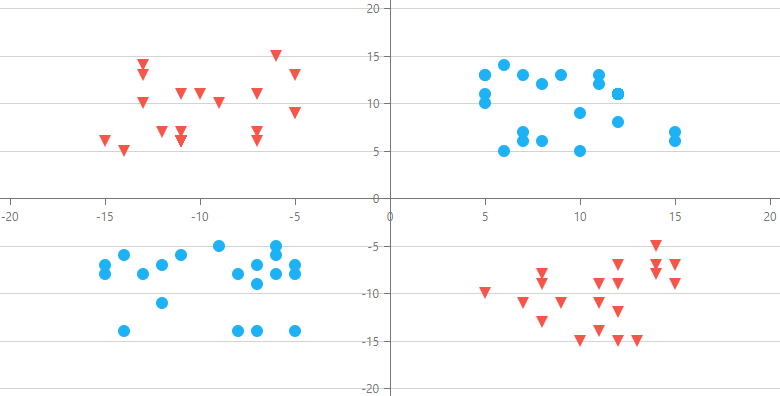

对于某些使用场景，您可能需要在独立于当前缩放级别和滚动位置的固定位置显示轴，可以使用新的offset 选项来指定相对于其原始交点的轴坐标（以像素为单位）。在下面的示例中，轴始终在图表可见范围的中心相交：

argumentAxis: {
offset: -200 // a half of visible range height
},
valueAxis: {
offset: 390 // a half of visible range width
}

支持多轴

如果您的图表包含多个数值轴，可以使用customPositionAxis选项设置相关数值轴的名称，可以按如下方式使用它：

argumentAxis: {
customPosition: -10,
customPositionAxis: "leftAxis"
},
valueAxis: [{
position: "right"
},{
position: "left",
name: "leftAxis"
}]
