成果简介
本文，北京航空航天大学郭林教授、董雷霆教授团队、北京大学Xuliang Deng等研究人员在《Nature Materials》期刊发表名为“Graphene oxide bulk material reinforced by heterophase platelets with multiscale interface crosslinking”的论文，研究报告了一种厘米大小的GO/MnO2基层状 (GML) 块状材料，它模仿珠光无定形/结晶异相片晶，并在多个尺度上具有高密度交联界面。
具体来说，通过以简单的自下而上方式组装微型构建块来实现这一点。这些结构单元由聚合物基交联剂粘合的纳米级 A/C-LMH/GO 异相增强单元组成。与迄今为止报道的几乎所有GO基块状复合材料相比，所得GML块状材料显示出足够的断裂韧性和强抗冲击性，并实现了更高的弯曲机械性能（强度，218.4 ± 11.2 MPa）。作者还进行了多级模拟，解释了材料增强的强度和韧性特性。
图文导读

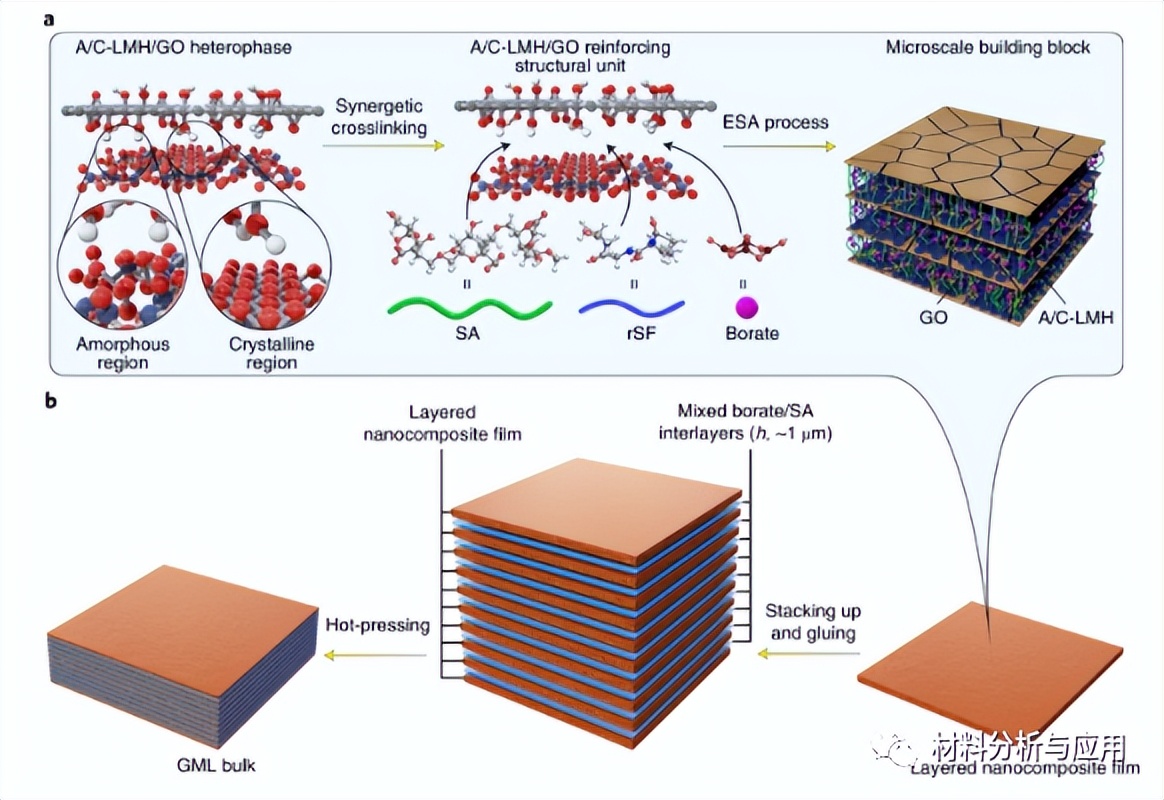

图1：具有无定形/结晶异相薄片和多尺度交联界面的 GML 块状材料的设计和组装示意图。

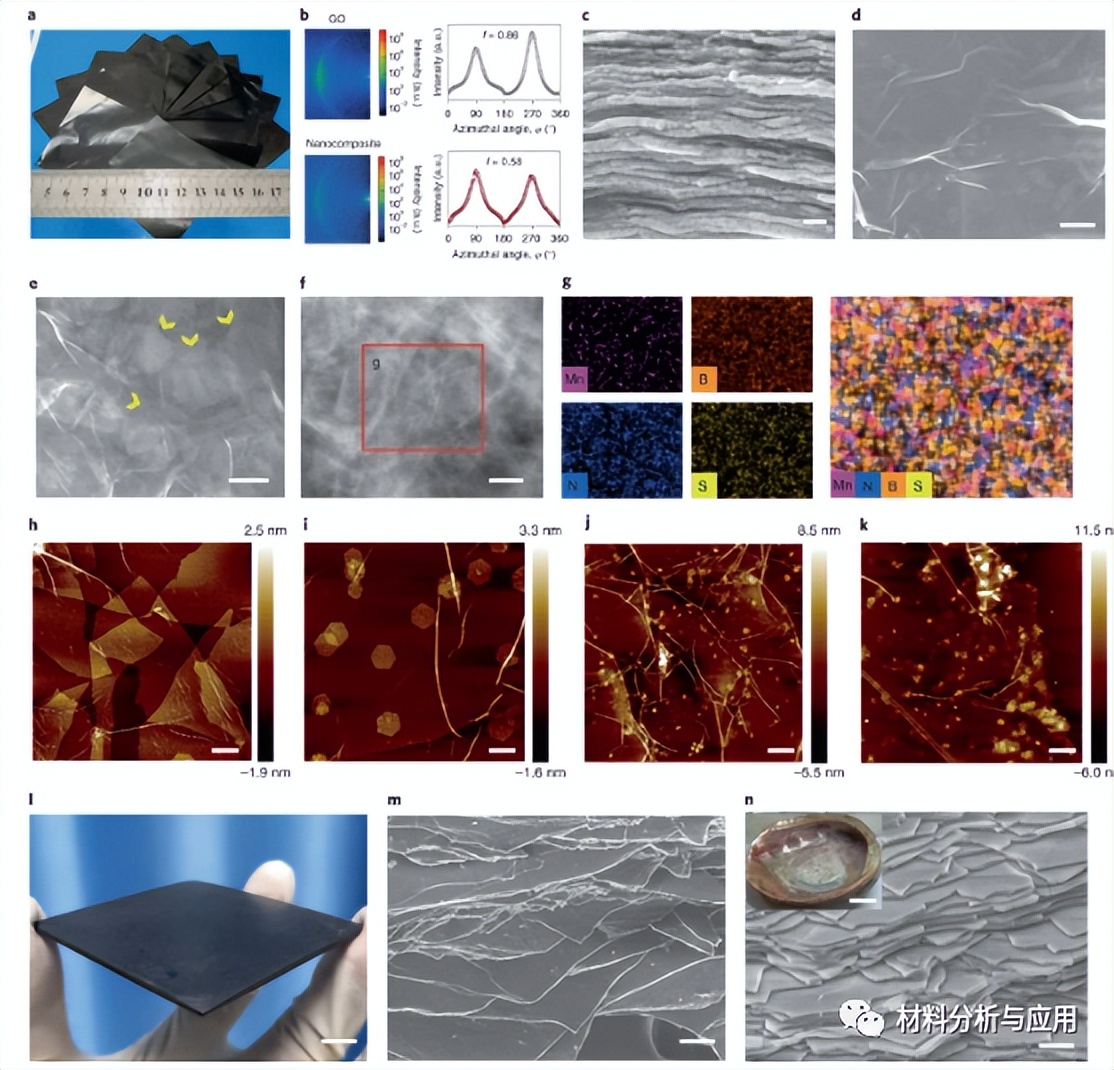

图2：异相结构单元、典型纳米复合薄膜和GML块状材料的表征。

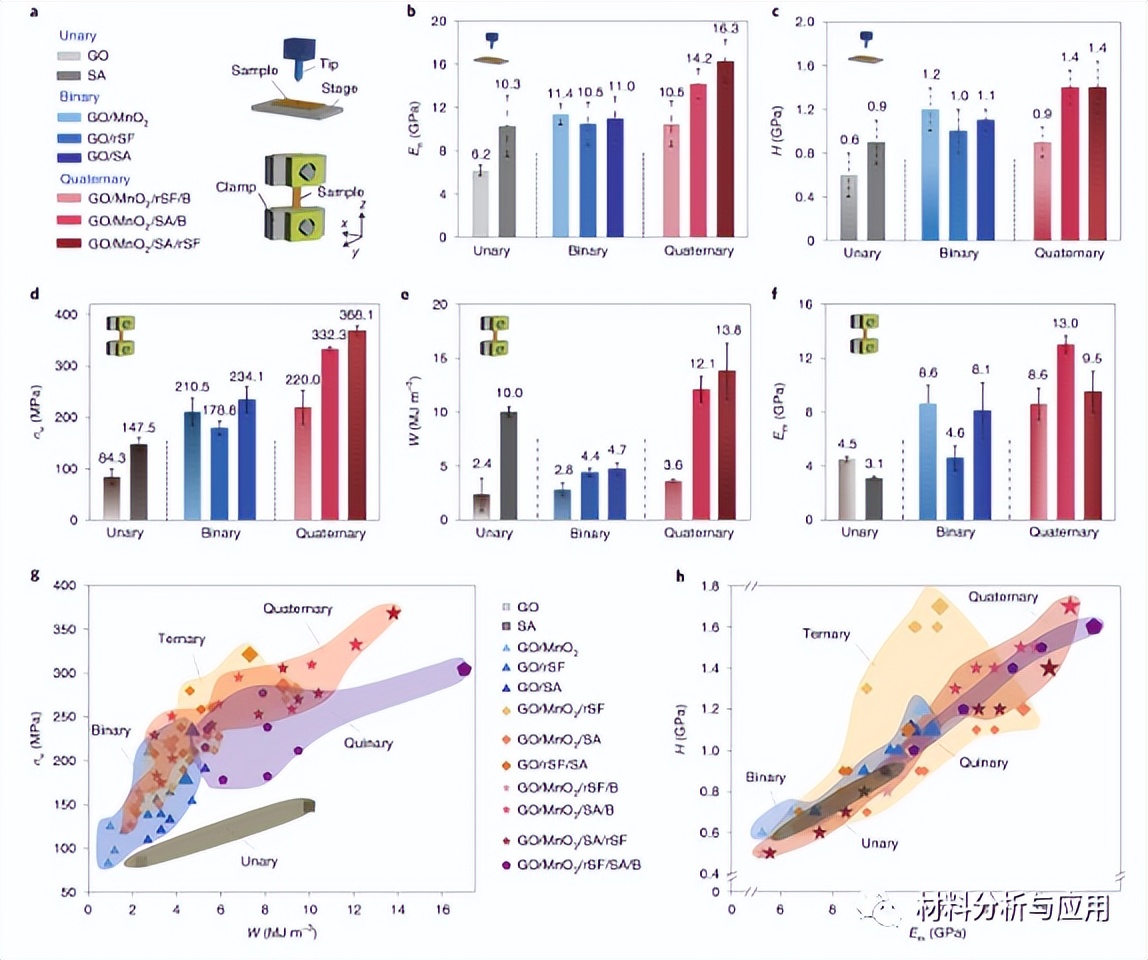

图3：层状纳米复合薄膜的机械性能。

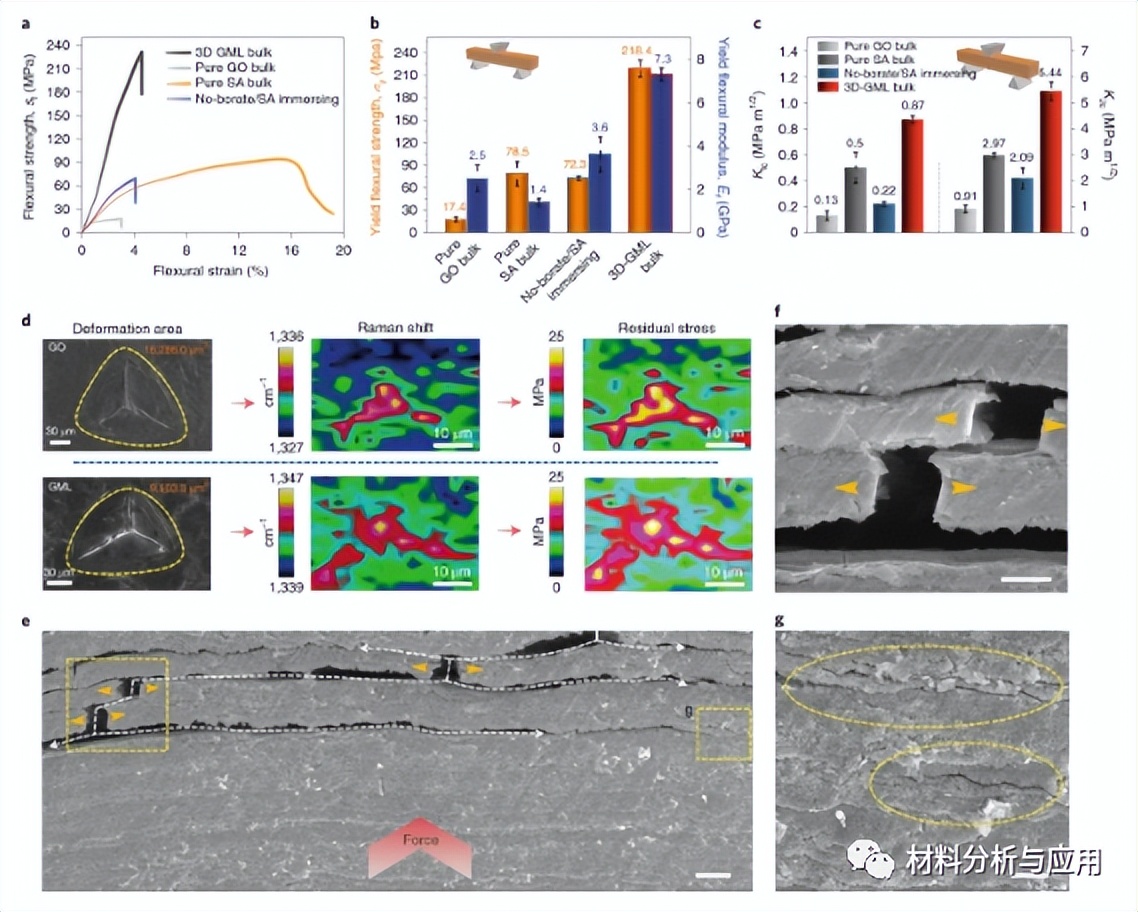

图4：GML散装材料的机械性能、尖锐接触压痕、残余应力场和微裂纹偏转/裂纹桥接

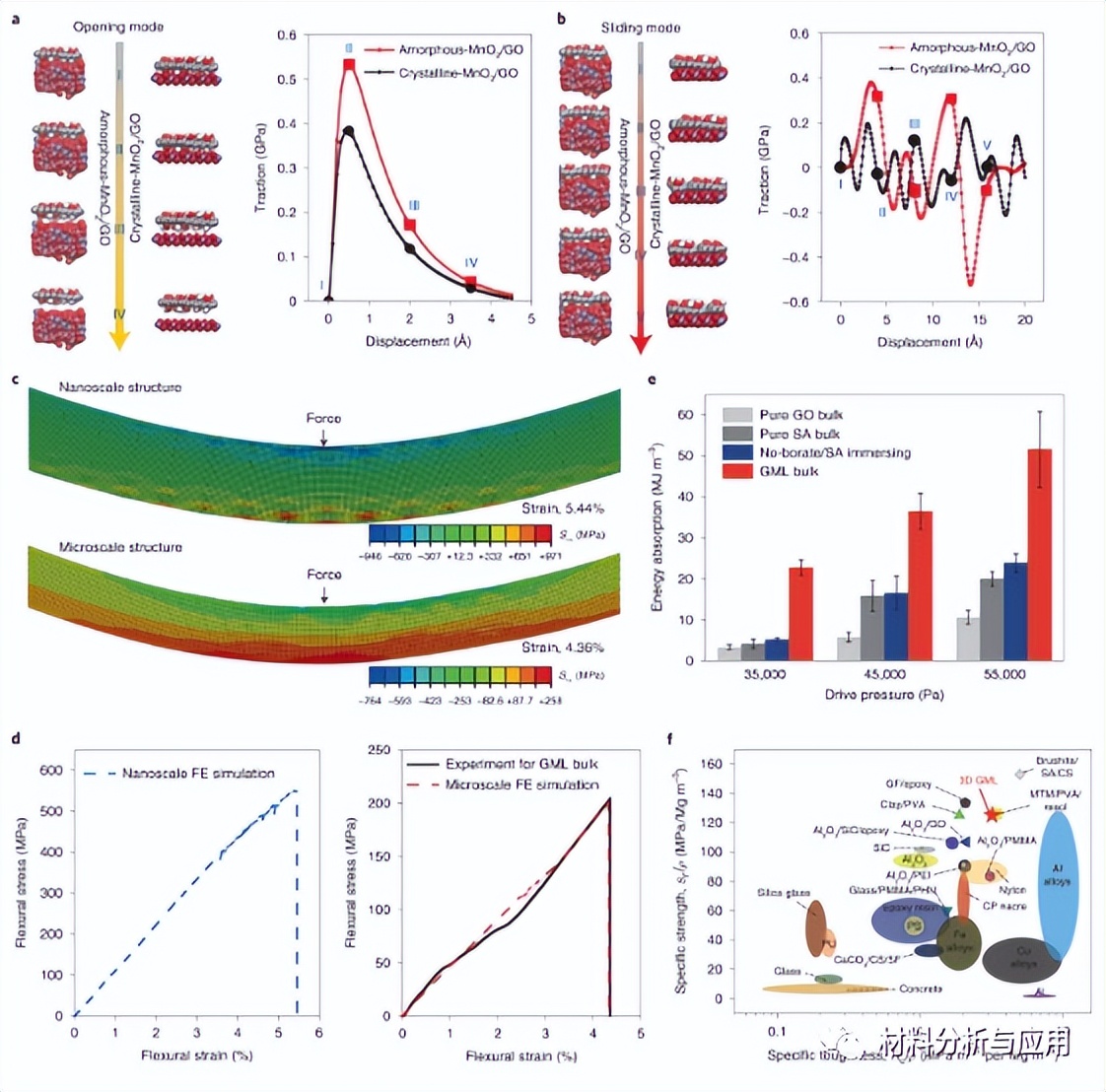

图5：MD和FE模型模拟的多尺度作用的多种增强机制、抗冲击性能和力学性能比较。
文献：
https://www.nature.com/articles/s41563-022-01292-4#author-information
| 留言与评论（共有 0 条评论） “” |
