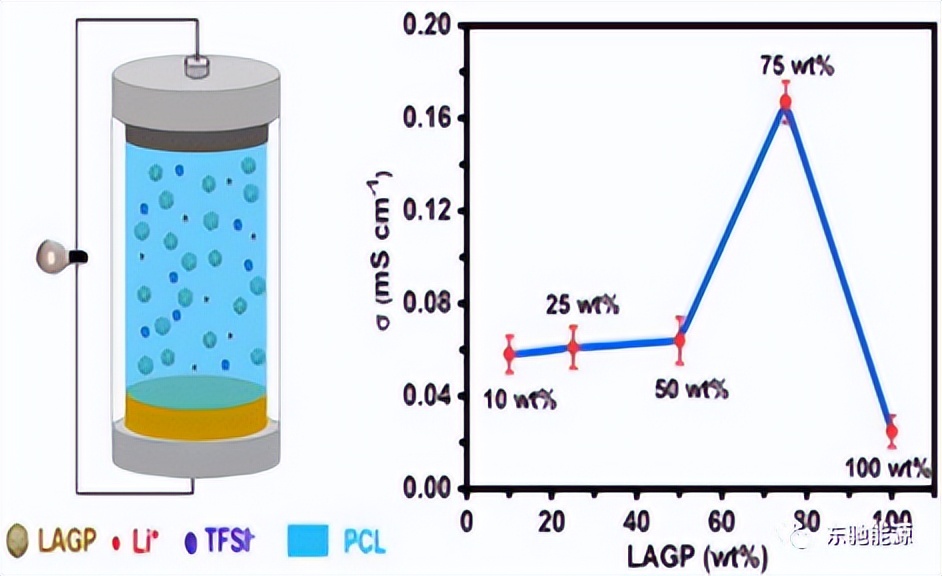

东北师范大学谢海明等设计合成了一种“polymer in ceramic”的复合电解质，该复合材料的最佳浓度为45 wt. % LiTFSI和75 wt. % Li1.5Al0.5Ge1.5(PO4)3（LAGP，NASICON型结构），在30°C下表现出较高的离子电导率（σi= 0.17 mS cm⁻¹），锂离子迁移数为0.30，并且在5.0 V下稳定。所制备的复合电解质是一种柔性且自立式的膜，可直接用于电池的组装。

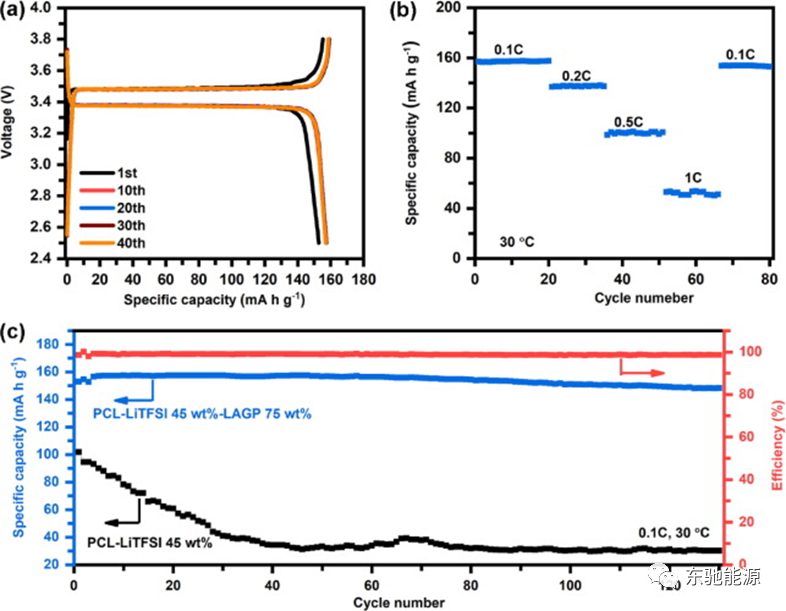

采用这种复合电解质的固态LiFePO4//Li电池表现出优异的循环稳定性，放电容量高达157 mA h g⁻¹，在30°C和0.1 C速率下循环130次后，容量保持率为96%，库伦效率为98.5%。这些电化学性能优于其他基于PCL的全固体锂电池，并通过避免在高浓度陶瓷下先前的“polymer-in-ceramic”电解质中电导率较低的缺点，验证了“polymer-in-ceramic”的概念。
(“Polymer-in-ceramic” based poly(Ɛ-caprolactone)/ceramic composite electrolyte for all-solid-state batteries，Journal of Energy Chemistry)
| 留言与评论（共有 0 条评论） “” |
